In het eerste deel over de analyse van microplastics hebben we het gehad over de kracht van infra-rood laser imaging microscopie, de 8700 LDIR van Agilent Technologies. Met de 8700 LDIR is het mogelijk om razendsnel en automatisch de analyse van microplastics uit te voeren, inclusief de identificatie en rapportage.

Zie de video demonstratie voor meer informatie over deze oplossing:

Microplastics Imaging met de 8700 LDIR van Agilent Technologies

SurveyIR accessoire – Een routine microscoop voor routine micro metingen

Het kan zijn dat u even snel een aantal microplastic deeltjes wilt analyseren en u heeft de beschikking over (of overweegt de aanschaf van) een FTIR spectrometer. Een nadeel van een standaard FTIR configuratie (dikwijls met een diamant ATR accessoire) is de limitatie om deeltjes kleiner dan circa 1 mm te meten. Mocht u toch snel en voordelig de analyse van deeltjes met een grootte van circa 50 micrometer tot in de mm range willen analyseren, dan kan dit nu heel eenvoudig en zonder een grote kostenpost.

SurveyIR FTIR Microscope
SurveyIR FTIR microscoop hier gekoppeld aan een Agilent Cary 630 FTIR (rechts)

De SurveyIR is dus een accessoire. Dit houdt dan ook in dat uw huidige spectrometer eenvoudig uitgebreid kan worden met de SurveyIR. Het verwisselen van een reguliere opstelling naar de micro analyse mogelijkheden met de SurveyIR kan binnen 30 seconden.

Typische Workflow

Plaats het deeltje of deeltjes die u wilt meten op een microscoop glaasje en breng dit op de manuele stage van de SurveyIR. De SurveyIR heeft een digitale camera en de beelden kunnen worden bekeken via de meegeleverde eSpot software. Gebruik de camera om een deeltje te vinden. Het is mogelijk om de grootte van de deeltjes of vezels te meten en afbeeldingen op te slaan.

eSpot_software
eSpot software

De SurveyIR kan metingen uitvoeren in Transmissie, Reflectie of via diamant micro-ATR. Het meten van plastic deeltjes zal het beste gaan in de ATR modus. Indien de deeltjes van te voren bewerkt worden, zodat deze voldoende dun en vlak worden gemaakt, kan de analyse ook in transmissie modus uitgevoerd worden.

Diamant ATR accessoire

Het voordeel van de SurveyIR micro-ATR is dat het een zogenaamde “View-Thru” ATR is. Het is dus mogelijk om het deeltje door het ATR kristal te zien! Hierdoor weten we zeker dat het spectrum wat we opnemen hoort bij het deeltje wat we willen meten.

foto verf deeltje (oblique illumination) – opgenomen door het ATR kristal heen

ATR is een contact techniek. Het diamant kristal moet goed in contact komen met het deeltje om een goed IR spectrum te verkrijgen. Een manier om het contact te monitoren is om de “Preview spectrum” functie van de FTIR software op te starten. Bij voldoende contact zal het live signaal een goed spectrum tonen. Hierna kan men de daadwerkelijke collectie van het spectrum starten.

Voorbeelden

Wit-blauw plastic deeltje – visualisatie door het ATR kristal heen
Identificatie van het wit-blauwe deeltje als Polyethyleen (geoxideerd).
Een klein roze deeltje

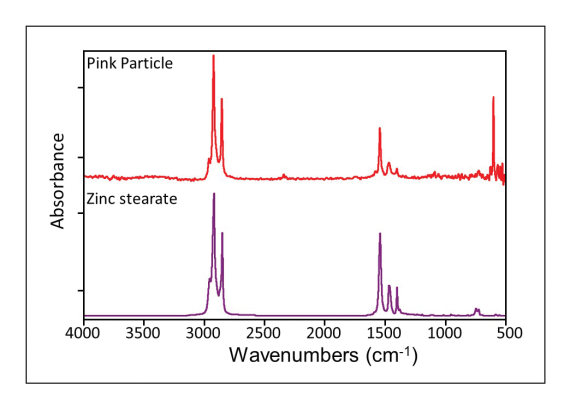

Identificatie van het roze deeltje als Zink Stearaat
